Systém samostatně dodávaných těles závěsů a připevňovacích prvků poskytuje možnost sestavit si závěsy pro dovnitř i ven otevíravé dveře, pro konstrukce s výměnovým profilem nebo pro rohové konstrukce
Všechny kovové díly závěsů jsou odolné proti korozi. Pro speciální požadavky dodáváme vnitřní díly závěsů v nerezovém provedení
Vyrábíme speciální varianty pro skládací dveře nebo pro dveře odolné vloupání
Závěsy jsou vhodné pro všechny běžné hliníkové i ocelové profilové systémy
univerzální pro levé i pravé dveře
Bezúdržbové kluzné části
OPIS
Sestavte si nyní svůj individuální katalog výrobků:

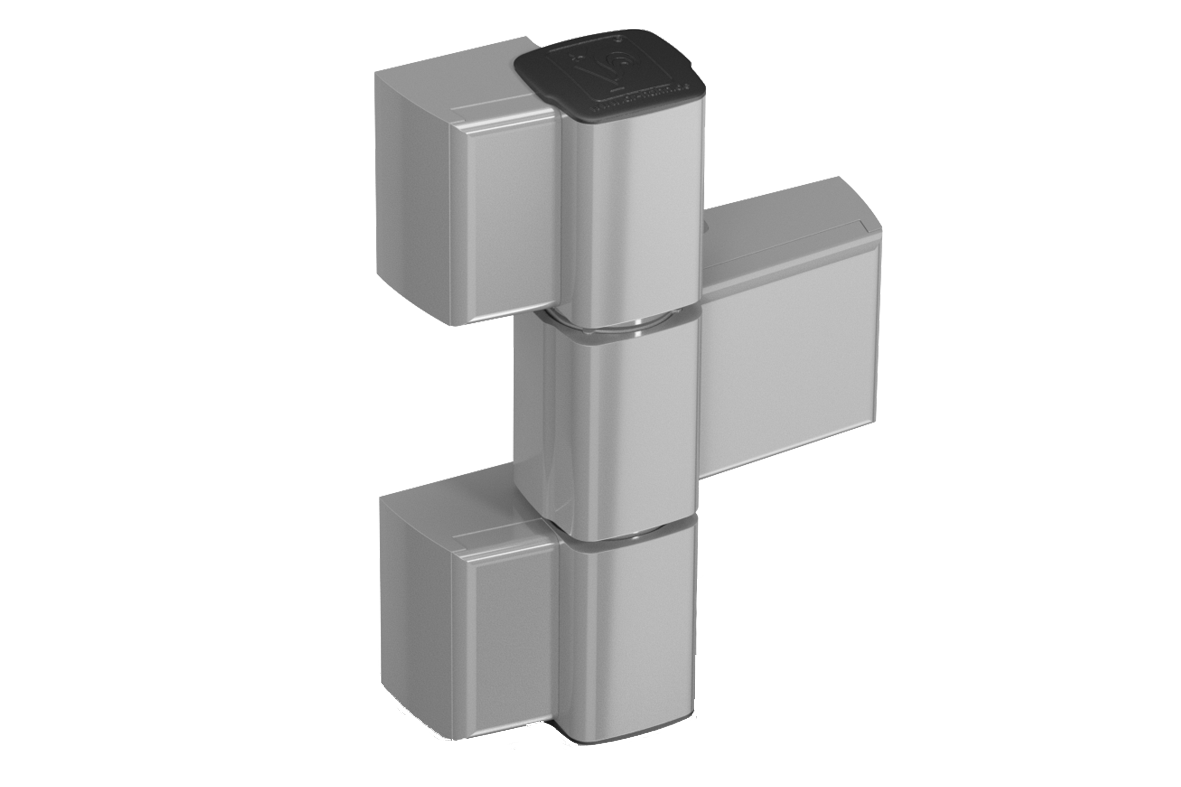

Další vývoj závěsů Hahn Serie 60 AT optimalizuje design a zlepšuje techniku.Z mnoha různých variant si výrobce dveří zkompletuje přesně takový závěs, který potřebuje pro svoje dveře. Pro jednokomorové profily použije upevňovací tělesa. Pro vícekomorové profily a minimální tloušťkou stěny 1,6 mm jsou nejvhodnější kotvicí šrouby Hahn Anker-Schraube.
Pro peciální požadavky, například pro dřevěné dveře, obložené hliníkovými profily, kde nesmí dojít k promáčknutí vnějšího profilu, jsou vhodné šroubovací kotvy Hahn Schraub-Anker.
Díky konstrukčním změnám se křídlo s novým provedením závěsů dá vodorovně seřídit o ± 2,5 mm. Ve svislém směru je seřízení o + 3 mm nahoru a o - 2 mm dolů. Nejvýznamnější usnadnění pro výrobce dveří je, že při seřizování přítlaku na těsnění až na vyjímky není nutné vyvěsit křídlo dveří.
APLIKACE
hlavní vchodové dveře
vedlejší vchodové dveře
vnitřní dveře
funkční dveře
bytové dveře
Materiál
vyrobeno z přesných hliníkových profilů
Způsoby připevnění
pomocí kotvicích šroubů Anker-Schraube, šroubovacích kotev Schraub-Anker nebo upevňovacích těles
Provedení
dvě vzdálenosti osy otáčení: 20 mm nebo 36 mm
Nosnost
podle použitých profilů max. 220 kg
Seřízení
křídlo lze seřídit v šesti směrech:
seřízení ve vodorovném směru plynule ± 2,5 mm
ve svislém směru integrovaným šroubem plynule + 3 mm / –2 mm
přítlak na těsnění ± 0,5 mm, jen u několika málo variant je nutné vyvěšení křídla
Povrchová úprava
eloxovaný povrch nebo v barvách podle RAL
Úhel otevření
>180°
CERTIFIKÁT CE
SERIE 60 AT 3-DÍLNÝ: 4 7 5 1 1 4 1 12
Druh
Ikona
Třída
význam
Třída provozu
4
Klasse 4: Sehr starker Gebrauch. Bänder für Türen, die einem häufigen und heftigem Gebrauch ausgesetzt sind.
Životnost
7
Třída 7: 200.000 cyklů (pouze dveřní závěsy)
Hmotnost zkušebných dveří
5
Třída 5: hmotnost zkušebních dveří 100 kg
Protipožární odolnost
1
Třída 1: vhodné pro protipožární a kouřotěsné dveře (EN 1634-1)
Bezpečnost
1
Základní požadavky na bezpečnost použití musí splňovat všechny pásky. Proto existuje pouze třída 1 zde.
Odolnost proti korozi
4
Třída 4: 240 hodin testu solným postřikem
Odolnost proti vloupání
1
Třída 1: vhodné pro dveře odolné vloupání. Záleží ale na posouzení odolnosti celé konstrukce dveří.
Třída závěsu
12
Třída 12: závěsy v této třídě splňují požadavky pro silný a náročný provoz
